数値演算式AM変調/DSB変調送信機の基本設計(Direct Sampling Method準拠)計算基礎実験を行った。
綺麗な歪みのないAM変調電波、DSB変調電波の送信機ができることがわかった。
(図1.1,1.2,2.1,2.2)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiMhgP_O785z6OB4I-fuFwPpFQV7axN9kGJSH9b7FFBXicoN6BoR3TWxM2FiI8xahapjdyI4XMuTlCbyS1NgqSAWQkZSLOyrOYUcTS6-idPuRIogtl5lKH_uCLIGftJgWplIS3Zf8c2Tfea/w640-h458/AMTx-ByMath-WideFF-Ji1NZL.2017-01.png) |

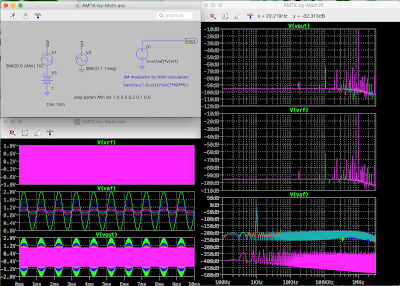

図1.1 数値演算式AM変送信機の基本原理の動作確認と広帯域FFT解析結果 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjmWnyzY31UAeM-9bQnpvXYltCjZfSbEMG7Zh3uUD_W3PSdaO3j7gPMtk1aSinNbYHhhoVkyW57n0Q6gJ1taWKZahdv_Cc3845Hlo8Y0JHQNJtEib2LFJRWBmgG2UWXZyrsteY7iIpighwL/w640-h459/AMTx-ByMath-NarrowFF-Ji1NZL.2017-01.png) |
図1.2 数値演算式AM変送信機の基本原理の動作確認と狭帯域FFT解析結果 |
|
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgVK2_FKb108P0tC_cLIyhuy4sXG-QOCu7iPT2B4oa8czJZCabFfG0RITfUXpIvUSf0kD5DK0Q5T9lu1KyTlBLz4rAuIe8QkCd1ljgDq_ybkz2XHxgvMg4bLEcoufH9ojy39ztKfG6op58_/w640-h461/DSBTx-ByMath-WideFF-Ji1NZL.2017-01.png) |
図2.1 数値演算式DSB変調送信機の基本原理の動作確認と広帯域FFT解析結果 |
|
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhw3SGBNQBP9ReQvT-ASHMoCxtH9Kqs8f1M4T_75-Ss28CEWByIiT9so7kYB0Cb4cDNntvuQv36LImpbThEDMisRRkSeOaKuwgEoQYQJLtjVmPvC3FInQL-qwqNhlF1BRsuMj1WStn38FJc/s400/DSBTx-ByMath-NarrowFF-Ji1NZL.2017-01.png) |
図2.2 数値演算式DSB変調送信機基本原理の動作確認と狭帯域FFT解析結果 |
|
