SA612/NE602 14MHz受信機 プロダクト検波歪みとAGC制御の改良

前回記述したSA612/NE602 14MHz受信機では、プロダクト検波の出力AF信号が歪んでいた。
調査した結果、次の課題があることが判明した。

(1)参考にしていたネット上のAGC制御回路に設計上の課題が残っており、AGC電圧がうまく制御できていなかった。
(2)同じく、参考にしていたネット上のAGC利得測定回路に課題があり、C=10nF, PIN2-3間にインダクタを接続しているために、SA612/NE602内部の差動アンプが、差動入力動作できない電気的問題が発生していた。
(2)SA612/NE602のギルバート乗算器の利得が高いために、IC内部のギルバート乗算器のコレクタ電流が飽和していた。

対策:
(1)図1.1,1.2のようにAGC電圧がPIN-3から急激に下降しないように、電圧降下量を微小に制御する。
(2)入力側のC=10nF, L=10uHを除去し、SA612/NE602の差動入力回路が正常動作できるようにする。
(3)第一ミキサの局部発振器のピーク電圧を300mVから、10mVへ低減した。
 (利得を1/30にした。)

結果:
以上の対策の結果、上記課題は全て解決できた。(図1.2)
AGC利得は、10dBの制御幅に留まるが、入力AM信号(ピンクの波形)の歪みが消え、プロタクト検波回路の歪みが消え、AGC制御もできるようになった。

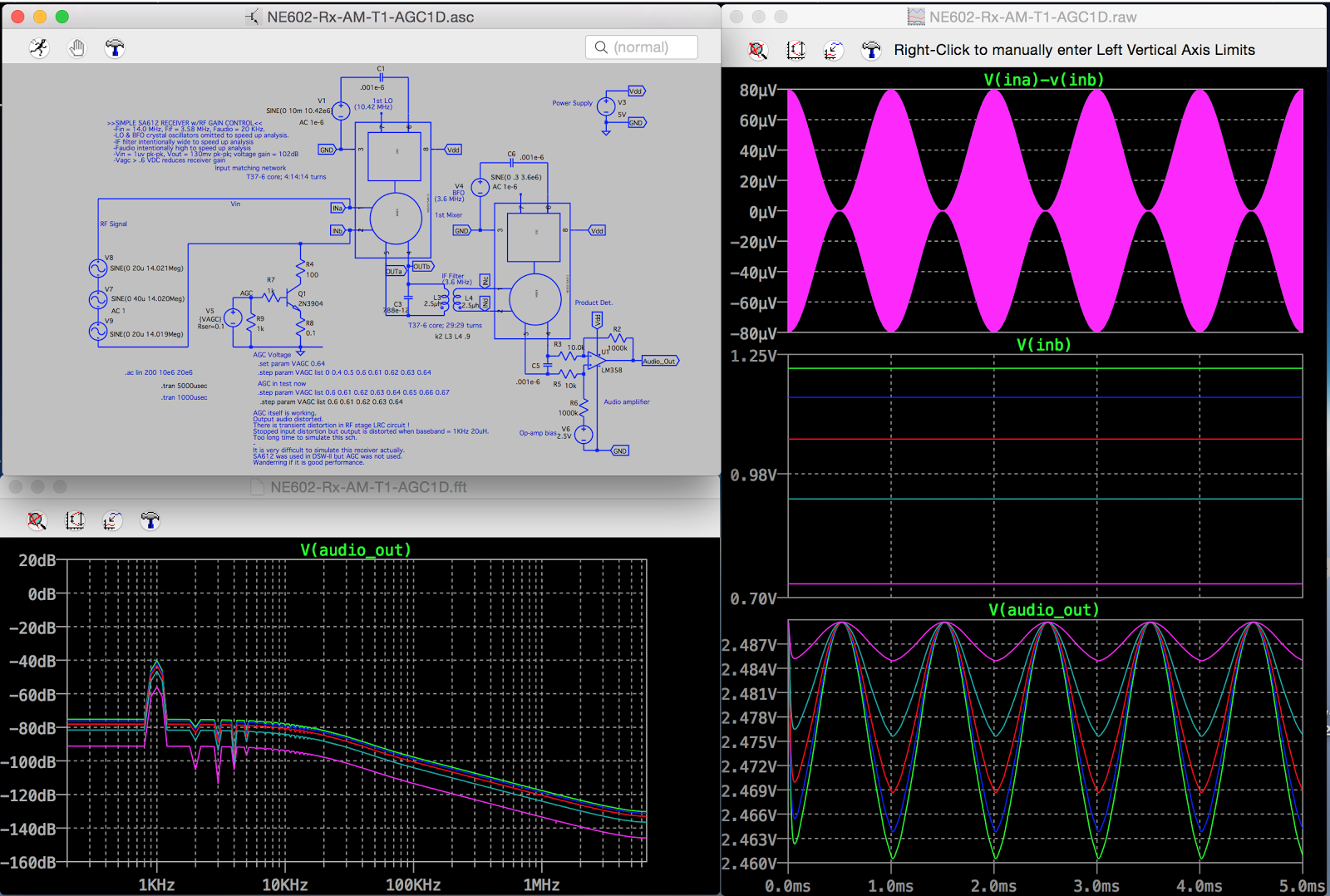

図1. プロダクト検波歪みとAGC制御の改良結果 改良後




図2. AGC測定回路 改良前
